ГРАФИК РАБОТЫ: ПН-ПТ: 09:00 - 18:00
ЭЛЕКТРОННАЯ ПОЧТА:
ТЕЛЕФОН:
АДРЕС: МОСКВА, ЧЕХОВСКИЙ Р-НДЕРЕВНЯ МАНУШКИНО, УЧ-К 160
ГРАФИК РАБОТЫ: АДРЕС: МОСКВА, ЧЕХОВСКИЙ Р-НЛазерная сварка — это соединение металла сфокусированным лучом волоконного лазера вместо электрической дуги. Энергия подводится в пятно диаметром около миллиметра, поэтому металл плавится узкой и глубокой ванной: ширина шва получается 1,2–1,7 мм, а зона термического влияния укладывается в 0,3–1 мм против 5–10 мм у дуговых способов. На практике это означает простую вещь — тонкий лист после сварки остаётся плоским, кромки не «стягивает», а готовое изделие в большинстве случаев не нужно рихтовать и шлифовать.

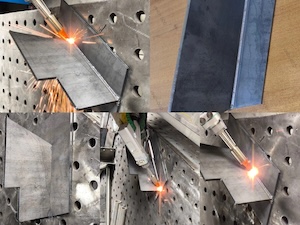

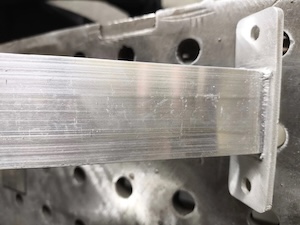

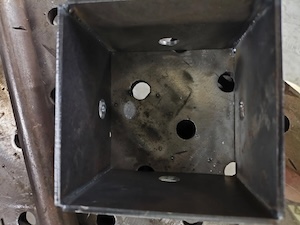

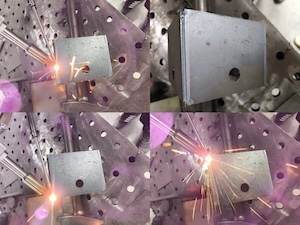

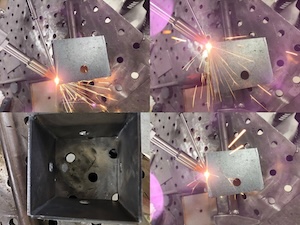

Мы работаем ручным лазерным комплексом и берём как единичные детали, так и серии: корпуса и короба из листа, перила и ограждения из нержавейки, алюминиевые рамы и профили, тонкостенные ёмкости, витрины и торговое оборудование, ремонт и доварку уже собранных конструкций. Металл принимаем свой и давальческий, работаем по чертежу, эскизу или образцу.
Главное отличие — плотность энергии. У дуги тепло растекается по детали, у лазера оно уходит вглубь шва. Отсюда и все практические следствия: выше скорость, меньше поводок, аккуратнее внешний вид соединения. При одинаковой глубине проплавления ручная лазерная сварка идёт до 4 раз быстрее ручного TIG, а на тонком листе разрыв ещё заметнее.
| Параметр | Ручная лазерная сварка | Аргонодуговая (TIG) | Полуавтомат (MIG/MAG) |
| Ширина шва | 1,2–1,7 мм | от 4 мм | от 6 мм |
| Зона термического влияния | 0,3–1 мм | 3–6 мм | 5–10 мм |
| Скорость на листе 1 мм | до 14–16 м/мин | 0,2–0,4 м/мин | 0,4–0,8 м/мин |
| Деформация тонкого листа | практически отсутствует | заметная, нужна рихтовка | значительная |
| Зачистка после сварки | чаще всего не требуется | шлифовка и полировка | сбивание брызг, шлифовка |
| Расходники | защитный газ, при зазоре — проволока | вольфрам, присадка, аргон | проволока, газовая смесь |
Есть и ограничения, о которых честнее сказать сразу. Лазер не заменяет дуговую сварку на толстом прокате: балки, фермы и несущие узлы из металла 8–20 мм мы по-прежнему варим полуавтоматом — это сварка металлоконструкций в чистом виде. Лазер также требовательнее к подгонке: зазор в стыке больше 0,3 мм приходится заполнять присадочной проволокой, а это снижает скорость. Поэтому детали под лазерную сварку мы стараемся готовить на своём оборудовании — лазерная резка плюс гибка на станке с ЧПУ дают именно ту точность кромки, при которой шов идёт без присадки.
Лазером уверенно соединяются низкоуглеродистые и легированные стали, нержавейка, оцинкованный лист, алюминий и его сплавы, латунь и медь. Отдельная возможность технологии — разнородные пары, которые дуговыми способами не свариваются либо дают хрупкое соединение: сталь с нержавейкой, нержавейка с оцинковкой. Рабочий предел нашего комплекса — 6 мм по стали; всё, что толще, уходит на полуавтомат.
Углеродистая сталь
0,5–6 мм
Нержавеющая сталь
0,5–5 мм
Алюминий и сплавы
0,5–3 мм
Оцинковка, латунь, медь
0,5–3 мм
Ниже — рабочие режимы, по которым мы настраиваем аппарат при мощности источника 2000 Вт. Таблица отвечает на главный вопрос заказчика: с какой реальной скоростью пойдёт его деталь и понадобится ли присадка.
| Материал и толщина | Режим | Глубина проплавления | Ширина шва | Скорость сварки |
| Сталь 1 мм | без проволоки | 0,5 мм | 1,2 мм | 14–16 м/мин |
| Сталь 2 мм | без проволоки | 1 мм | 1,2 мм | 4–5 м/мин |
| Сталь 3 мм | с проволокой | 1,5 мм | 1,7 мм | 1–1,1 м/мин |
| Сталь 5 мм | с проволокой | 2,5 мм | 1,7 мм | 0,8–1 м/мин |
| Нержавейка 1 мм | без проволоки | 0,5 мм | 1,2 мм | 12–15 м/мин |
| Нержавейка 3 мм | без проволоки | 1,5 мм | 1,3 мм | 1,8–2 м/мин |
| Нержавейка 5 мм | с проволокой | 2 мм | 1,7 мм | 0,8–1 м/мин |
| Алюминий 1 мм | без проволоки | 0,5 мм | 1,2 мм | 5–6 м/мин |
| Алюминий 3 мм | с проволокой | 1,5 мм | 1,5 мм | 0,8–1 м/мин |
Присадочную проволоку подбираем под основной металл: ER70S-6 для конструкционных сталей, 308L или 316L для нержавейки, AlSi5 и AlMg5 для алюминия, CuSi3 для меди и латуни. Защитный газ — азот или аргон в зависимости от материала и требований к цвету шва: на нержавейке аргон даёт светлое соединение практически без цветов побежалости.
Цена указана за погонный метр сварного шва при работе в нашем цеху и включает защитный газ и настройку режима. Для деталей, подготовленных на нашем оборудовании, действует нижняя граница диапазона.
Материал и толщина |
Цена за погонный метр шва |
||
| При заказе: | до 50 м.п. | от 50 м.п. | от 200 м.п. |
| Сталь 0,5–1 мм | 900 руб. / м.п. | 820 руб. / м.п. | 750 руб. / м.п. |
| Сталь 1,5–2 мм | 1100 руб. / м.п. | 1000 руб. / м.п. | 920 руб. / м.п. |
| Сталь 3 мм | 1400 руб. / м.п. | 1290 руб. / м.п. | 1180 руб. / м.п. |
| Сталь 4–6 мм | 1900 руб. / м.п. | 1760 руб. / м.п. | 1620 руб. / м.п. |
| Нержавейка 0,5–1 мм | 1100 руб. / м.п. | 1010 руб. / м.п. | 930 руб. / м.п. |
| Нержавейка 1,5–2 мм | 1350 руб. / м.п. | 1240 руб. / м.п. | 1140 руб. / м.п. |
| Нержавейка 3 мм | 1700 руб. / м.п. | 1570 руб. / м.п. | 1440 руб. / м.п. |
| Нержавейка 4–5 мм | 2300 руб. / м.п. | 2120 руб. / м.п. | 1950 руб. / м.п. |
| Оцинкованная сталь 0,5–2 мм | 1250 руб. / м.п. | 1150 руб. / м.п. | 1060 руб. / м.п. |
| Алюминий 0,5–1 мм | 1500 руб. / м.п. | 1380 руб. / м.п. | 1270 руб. / м.п. |
| Алюминий 1,5–3 мм | 1950 руб. / м.п. | 1800 руб. / м.п. | 1650 руб. / м.п. |
| Латунь и медь 0,5–3 мм | 2400 руб. / м.п. | 2210 руб. / м.п. | 2030 руб. / м.п. |
| Разнородные пары (сталь + нержавейка и др.) | 2600 руб. / м.п. | 2390 руб. / м.п. | 2200 руб. / м.п. |
| Наименование | Стоимость |
| Прихватка деталей под сборку (точка) | от 25 руб. / шт. |
| Сварка с присадочной проволокой при зазоре свыше 0,3 мм | +20% к цене шва |
| Лазерная очистка металла от ржавчины, окалины и краски | от 900 руб. / м² |
| Лазерная очистка сварного шва и зоны вокруг него | от 350 руб. / м.п. |
| Шлифовка и полировка шва до зеркала (нержавейка) | от 600 руб. / м.п. |
| Подготовка кромок: лазерная резка и гибка деталей под сварку | по прайсу на резку и гибку |
| Разработка чертежа КМД или перевод эскиза в вектор | от 1500 руб. / деталь |
| Работа сварщика на объекте в Москве и области (смена 8 ч) | от 28000 руб. / смена |
| Срочный заказ в день обращения | +30% к стоимости работ |
| Минимальная сумма заказа по сварке | 3000 руб. |
Рабочий предел комплекса — 6 мм по углеродистой стали, 5 мм по нержавейке и 3 мм по алюминию. При этом лазерная сварка раскрывается именно на тонком металле: на листе 0,5–3 мм она быстрее и аккуратнее любого дугового способа. Если у вас толстый прокат — балки, фермы, несущие рамы от 8 мм — мы не будем натягивать технологию и сварим узел полуавтоматом, это отдельная услуга сварки металлоконструкций. Часто оптимальным оказывается сочетание: несущий каркас варится дугой, а тонкостенная обшивка и корпусные элементы — лазером.

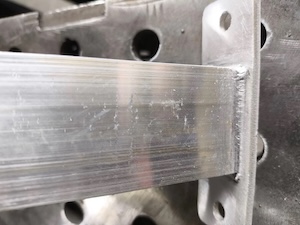

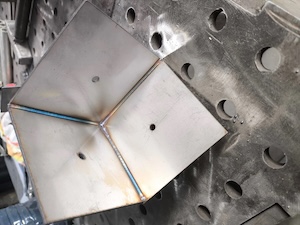

Тремя вещами, которые видно сразу. Первое — деталь не ведёт: зона нагрева 0,3–1 мм вместо 3–6 мм, поэтому тонкий лист остаётся плоским и рихтовка не нужна. Второе — внешний вид: ширина валика 1,2–1,7 мм, брызг нет, на нержавейке шов светлый и в большинстве случаев не требует зачистки перед полировкой или покраской. Третье — скорость: на листе 1 мм лазер идёт до 14–16 метров в минуту, и на серийных деталях это заметно сокращает срок заказа. Прочность соединения при корректно подобранном режиме не уступает аргонодуговому.
Без присадки шов идёт, когда детали плотно подогнаны — зазор в стыке до 0,3 мм. Проволока нужна в трёх случаях: зазор больше допустимого, требуется усиление углового шва с видимым валиком, либо соединяются детали разной толщины. Подача включает четырёхроликовый податчик, диаметр проволоки 0,8–2,0 мм, марка подбирается под основной металл: ER70S-6 для стали, 308L или 316L для нержавейки, AlSi5 и AlMg5 для алюминия. Режим с проволокой идёт медленнее, поэтому к цене погонного метра добавляется около 20%. Самый простой способ этого избежать — заказать подготовку деталей лазерной резкой и гибкой, тогда кромки сходятся без зазора.
Да, и это одно из главных преимуществ технологии. Оцинкованный лист варится с локальным выгоранием покрытия только в самой зоне шва — полоса повреждения получается в несколько раз уже, чем при дуговой сварке, и её достаточно обработать цинкосодержащим составом. Разнородные пары — сталь с нержавейкой, нержавейка с оцинковкой, а в отдельных случаях сталь с алюминием — соединяются за счёт очень короткого времени пребывания металла в расплаве: хрупкие интерметаллиды просто не успевают вырасти. Такие соединения мы считаем по отдельной строке прайса, потому что режим подбирается под конкретную пару и обычно требует пробного образца.
В большинстве случаев нет: брызг лазерная сварка не даёт, валик узкий и ровный, под порошковую покраску такой шов уходит как есть. Обработка нужна в двух ситуациях. Если изделие из нержавейки будет видимым и требуется зеркало — делаем шлифовку и полировку, это отдельная позиция прайса. Если на нержавейке недопустимы цвета побежалости — либо ведём сварку с поддувом аргоном, либо снимаем окисную плёнку лазерной очисткой на том же аппарате. Кстати, лазерная очистка полезна и до сварки: она убирает ржавчину, окалину и масло с кромок, а чистая кромка — это половина качества шва.
Да по обоим пунктам. Привозите свои детали — сварим по вашим чертежам, оформив давальческую схему. Можем и сделать изделие целиком из нашего металла: раскроим лазером, согнём, сварим, покрасим или оцинкуем. Выезд на площадку в Москве и Московской области возможен для ремонта, доварки и монтажных работ — комплекс мобильный, на объекте нужна розетка 220 В и свободный доступ к узлу. Выезд считается сменами, минимальный объём — одна смена. Для работ на действующем производстве заранее согласуем наряд-допуск и требования вашей службы охраны труда: оборудование относится к 4 классу лазерной опасности, персонал работает в очках по ГОСТ EN 207-2021.
Расчёт по присланному чертежу или фото с размерами делаем в день обращения, по сложным сборкам — в течение суток. Для сметы нам нужны материал, толщина, суммарная длина швов и требования к внешнему виду соединения; если чертежа нет, достаточно фото детали с линейкой. Срок изготовления зависит в первую очередь от подготовки: детали, которые мы режем и гнём сами, попадают на сварку в тот же день, а сварка партии корпусов среднего размера занимает от одной смены. Срочные заказы берём в работу в день обращения с наценкой 30%.
Производство находится в Чеховском районе Подмосковья, работаем по Москве и области, отгружаем по России транспортными компаниями. Помимо сварки, на площадке доступны лазерная резка металла, гибка, порошковая покраска и газотермическое цинкование — то есть изделие можно получить полностью готовым, без промежуточных перевозок между подрядчиками.
Пришлите чертёж, эскиз или просто фотографию узла на info@plazmetal.ru либо позвоните по телефону +7 (495) 532-00-93 — посчитаем стоимость лазерной сварки по вашим швам и скажем реальный срок. Если сомневаетесь, подойдёт ли технология вашей детали, опишите задачу: подскажем честно, в том числе если выгоднее сварить полуавтоматом.
ПРАЙС-ЛИСТ НА УСЛУГИ
